《氣浮沉淀一體機的技術創新與工程應用實踐》
《氣浮沉淀一體機的技術創新與工程應用實踐》
一、氣浮沉淀一體機的技術發展現狀
氣浮沉淀一體機作為水處理領域的創新設備，近年來在市政污水和工業廢水處理中得到廣泛應用。根據中國環保產業協會數據，2023年我國氣浮設備市場規模已達45億元，其中氣浮沉淀一體機占比超過30%，年增長率保持在18%以上。傳統氣浮與沉淀工藝分建模式存在占地面積大（通常需要200-300m²）、建設成本高（約80-120萬元/套）、運行能耗大（噸水電耗0.8-1.2kWh）等缺點。氣浮沉淀一體機通過工藝集成和設備優化，成功將占地面積縮減50-60%，建設成本降低30-40%，運行能耗下降20-30%，成為當前水處理預處理環節的主流選擇。
二、設備結構與工作原理創新

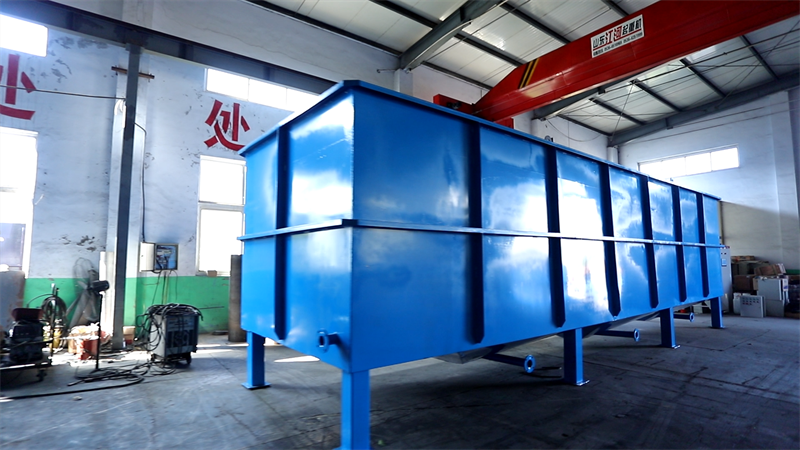

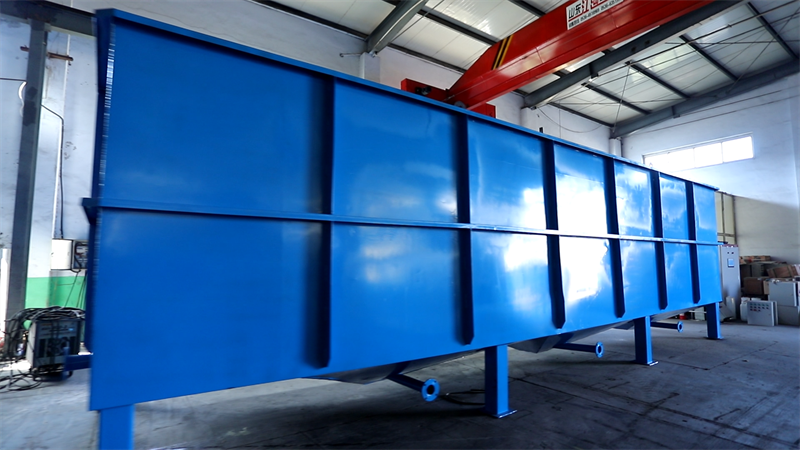

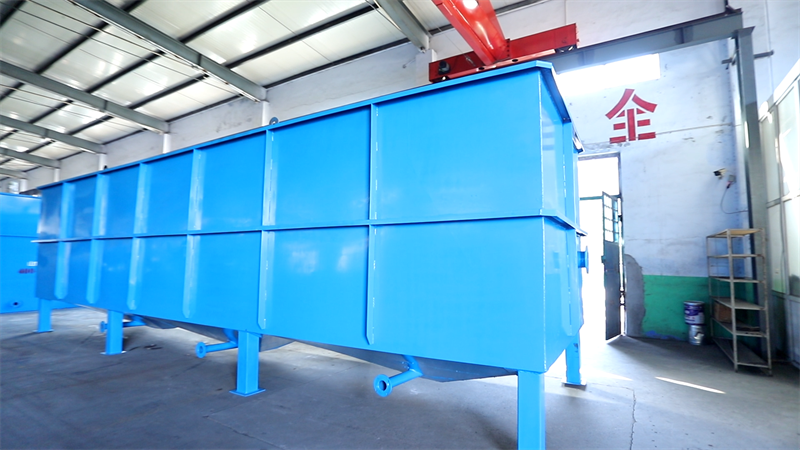

現代氣浮沉淀一體機采用"上浮下沉"的立體結構設計，主要由溶氣系統、混合反應區、氣浮區、沉淀區和污泥收集系統五大部分組成。創新設計的核心在于：
（1）高效溶氣系統：采用納米氣泡發生器（氣泡直徑30-50μm）與傳統溶氣罐（壓力0.35-0.45MPa）的組合，氣泡密度達5000-8000個/mL，較傳統技術提高3倍，溶氣效率超過95%。
（2）斜板沉淀區：創新采用波紋板組（板間距80mm，傾角60°），表面負荷達6-8m³/(m²·h)，是普通沉淀池的3倍。某印染廢水處理案例顯示，該設計使SS去除率從85%提升至93%。
（3）智能污泥排放：配備超聲波泥位計和變頻螺桿泵，根據污泥濃度自動調節排泥量（控制精度±5%），避免傳統定時排泥造成的系統擾動。
工作原理上，污水首先進入混合反應區，與混凝劑（PAC等）和絮凝劑（PAM）充分反應后，依次通過氣浮區和沉淀區。微氣泡攜帶懸浮物上浮形成浮渣，同時較重顆粒在沉淀區下沉，實現"一氣兩用"的高效分離。某食品廠運行數據顯示，該工藝可使水力停留時間從傳統的90分鐘縮短至45分鐘。
三、核心技術創新與性能突破
（1）納米氣泡發生技術：
采用氣液混合泵（轉速2900r/min）和靜態混合器組合，產生直徑<50μm的微氣泡，上浮速度較傳統氣泡（100-200μm）提高2-3倍。某造紙廢水項目應用表明，納米氣泡技術使油脂去除率從85%提升至95%，藥劑投加量減少20%。
（2）智能加藥系統：
基于濁度、COD在線監測的閉環控制系統，采用模糊PID算法實時調節PAC（控制精度±3%）和PAM（±2%）投加量。某市政污水廠運行數據顯示，智能加藥系統年節省藥劑費用15-20萬元。
（3）節能型回流系統：
創新設計氣液混合回流裝置（回流比20-30%），溶氣水效率提升40%，能耗降低至0.4-0.6kWh/m³。與傳統技術相比，200m³/h處理規模設備年節電約10萬度。
（4）模塊化箱體設計：
采用304不銹鋼或玻璃鋼材質，標準模塊處理能力為50-100m³/h，通過并聯組合可擴展至500m³/h。某工業園區項目采用5臺100m³/h模塊組合，建設周期縮短60%。
四、工程應用與處理效果分析
在市政污水處理領域，氣浮沉淀一體機主要作為預處理或深度處理單元。某10萬噸/日污水廠提標改造項目顯示，設備對SS去除率達90-95%，TP去除率70-80%，出水SS<10mg/L，TP<0.5mg/L，運行成本僅0.3-0.5元/m³。
工業廢水處理方面，典型應用包括：
造紙廢水：處理規模200m³/h，進水SS 800-1200mg/L，出水SS<50mg/L，纖維回收率>90%
食品廢水：COD從1500mg/L降至300mg/L以下，油脂去除率>95%
電鍍廢水：重金屬離子去除率85-95%，污泥減量40%
對比傳統工藝，氣浮沉淀一體機具有以下優勢：
占地面積：100m³/h設備僅需60m²，較分建式節省50%
建設成本：成套設備價格50-80萬元，比分建式低30-40%
運行費用：噸水電耗0.4-0.8kWh，藥劑費0.1-0.3元
處理效果：出水水質提高15-20%，穩定性增強
五、智能控制系統與運維管理
現代氣浮沉淀一體機配備三級智能控制系統：
（1）設備控制層：
PLC系統集成DO、濁度、pH等在線儀表（采樣頻率1次/分鐘），采用自適應PID算法控制關鍵參數：
溶氣壓力波動<±0.02MPa
回流比調節精度±2%
排泥周期動態優化（基于污泥濃度）
（2）遠程監控層：
4G/工業互聯網實現：
實時數據可視化（刷新率5秒）
異常預警（響應時間<20秒）
電子巡檢報告自動生成
能效分析（識別15%以上節能空間）
（3）云端服務層：
AI診斷系統積累5000+故障案例，診斷準確率>90%；數字孿生模型預測設備壽命（誤差<3%）。某工業園區10臺設備接入云平臺后，運維人員從5人減至2人，故障率降低60%。
六、技術經濟分析與典型案例
某5萬噸/日市政污水廠預處理改造項目：
工藝選擇：2臺250m³/h氣浮沉淀一體機（并聯）
投資對比：一體機總投資460萬元，傳統分建方案需680萬元
運行費用：噸水電耗0.45kWh（傳統工藝0.75kWh），年節電135萬度
處理效果：SS去除率從82%提升至91%，后續生化負荷降低15%
投資回收期：通過節能和減少污泥量（年減量800噸），回收期2.8年
工業廢水處理典型案例：
某造紙企業200m³/h白水回用項目：
進水水質：SS 1200mg/L，COD 800mg/L
處理工藝：納米氣泡氣浮沉淀一體機+精密過濾器
運行參數：回流比25%，壓力0.4MPa，PAC投加量80mg/L
處理效果：出水SS<20mg/L，COD<100mg/L，回用率85%
經濟效益：年節約新鮮水150萬噸，價值300萬元；纖維回收收益120萬元
七、未來技術發展趨勢
（1）高效分離技術：
• 微納米氣泡發生器（氣泡直徑<10μm）提高氣浮效率30%
• 新型復合絮凝劑（金屬-有機框架材料）減少藥劑用量50%
• 旋流強化沉淀技術使表面負荷提升至15m³/(m²·h)
（2）智能化升級：
• 5G+邊緣計算實現毫秒級控制
• 數字孿生技術提前24小時預測工藝異常
• 區塊鏈技術確保運行數據不可篡改
（3）節能降耗方向：
• 光伏直驅系統實現30%能源自給
• 熱泵技術回收污水熱能（COP≥4.0）
• 新型低阻構件使水力損失降低20%
（4）標準化與模塊化：
• 制定10-500m³/h系列化標準
• 開發快速連接接口（安裝時間縮短50%）
• 建立遠程運維數據標準體系
八、結論與建議
氣浮沉淀一體機通過技術創新和工藝優化，已成為高效經濟的水處理解決方案。實踐表明，該設備可節省占地50%、降低投資30%、減少能耗20%，同時提高處理效果15%以上。建議：
新建項目優先考慮一體機方案，特別是在用地緊張區域
改造項目可采用模塊化設備進行原位替換，減少停產損失
運行管理應強化智能控制系統應用，實現精細化控制
行業應加快制定技術標準和認證體系，規范市場發展
預計到2025年，氣浮沉淀一體機市場規模將突破80億元，在工業廢水處理領域的滲透率將達到50%。建議企業重點關注高效分離、智能控制和節能降耗等核心技術研發，為水處理行業提質增效提供裝備支撐。
